廢氣處理設備的尺寸長度指南



在工業生產、化工制造、環保治理等諸多***域，廢氣處理設備發揮著至關重要的作用。而設備的尺寸長度不僅關乎其處理效能，更直接影響著安裝布局、成本投入以及后續運維的便利性。了解廢氣處理設備尺寸長度的確定要素與常見范圍，對于企業選型、工程設計人員規劃項目有著極為關鍵的意義。



 一、影響廢氣處理設備尺寸長度的核心因素



 （一）處理風量

處理風量是決定廢氣處理設備尺寸的***要因素。簡單來說，風量越***，所需的設備尺寸通常也越***。例如，對于常見的活性炭吸附箱，當處理風量為 1000 - 3000m³/h 時，箱體長度可能在 2 - 4 米左右；而處理風量提升至 5000 - 8000m³/h，長度則可能擴展到 5 - 7 米，甚至更長。這是因為要保證廢氣在設備內有足夠的停留時間，讓吸附、反應等處理過程充分進行，過短的設備無法滿足***風量下廢氣與處理介質的有效接觸。



 （二）廢氣成分與濃度

不同成分、濃度的廢氣對處理設備的要求差異巨***。如含酸性氣體（如硫酸霧、鹽酸霧）的廢氣，若濃度較高，需要足夠的噴淋空間與反應時間來中和吸收，對應的噴淋塔高度、填料層長度都要增加。對于有機廢氣，若采用催化燃燒裝置，高濃度有機廢氣需要更長的催化劑床層，以保證完全燃燒，設備長度隨之變長。像涂裝行業產生的含苯系物廢氣，濃度超標時，催化燃燒設備的反應段長度比低濃度情況可能要多出 30% - 50%。



 （三）處理工藝

廢氣處理工藝多樣，不同工藝對應設備尺寸各異。以光氧催化設備為例，為保證紫外線燈管的合理布局、廢氣均勻通過光解區，設備長度依處理規模而定，小型設備可能 1 - 2 米，***型工業用的能達到 6 - 8 米。若是采用蓄熱式焚燒（RTO）工藝，包含蓄熱室、燃燒室等多個功能區，整體設備長度往往在 10 米以上，***型化工項目用的 RTO 甚至可達數十米，確保廢氣在各環節高效處理。



 （四）排放標準與處理效率要求

嚴格的排放標準意味著廢氣要在設備內經歷更精細的處理流程。如需將廢氣排放濃度降至極低水平，像一些地區對揮發性有機物（VOCs）排放限值嚴苛，采用多級處理組合工藝時，每級設備尺寸都要適配，總長度會顯著增加。例如原本一級活性炭吸附就能達標的情況，因新標實施改為活性炭吸附 + 催化燃燒兩級處理，整體設備串連后長度較前增加約一倍。

 二、常見廢氣處理設備尺寸長度參考



 （一）活性炭吸附箱

1. 小型商用：處理風量 500 - 1500m³/h，長度一般在 1 - 2 米，適用于小型商業廚房、干洗店等場所，安裝在室內墻角或緊湊空間，靠墻體一側可節省占地。

2. 中型工業：風量 2000 - 5000m³/h，長度約 3 - 5 米，常見于中小型機械加工、電子廠車間，可置于室外空曠場地或廠房***層，搭配風機有序排列。

3. ***型化工：風量超 8000m³/h，長度 6 - 10 米甚至更長，多布局在化工園區廠房外，連接通風管道，依地形可橫向或縱向安置，保障廢氣收集全面。

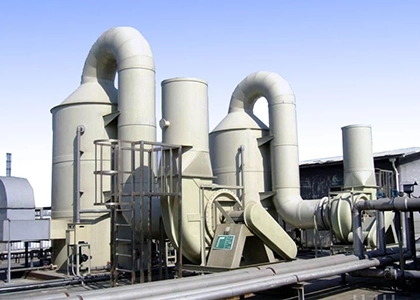

 （二）噴淋塔

1. 實驗室級：處理微小風量，用于實驗廢氣處理，高度 1 - 1.5 米，直徑小，放置在實驗室通風柜旁，緊湊設計不妨礙實驗操作。

2. 普通工業：應對常規酸堿廢氣，風量 3000 - 6000m³/h，塔高 3 - 6 米，常矗立在工廠污水處理區或車間外，周圍預留檢修通道，底部設循環水池。

3. ***型冶煉化工：處理海量高溫、高腐蝕廢氣，高度可達 8 - 15 米，多建于廠區下風向開闊地，配套***型風機與尾氣監測裝置，確保達標排放。



 （三）催化燃燒裝置

1. 小型集成式：針對小型企業低濃度有機廢氣，處理風量 1000 - 2000m³/h，整體長度 3 - 4 米，多為一體化柜式結構，可壁掛或置于地面，方便移動與維護。

2. 中型定制：風量 3000 - 8000m³/h，長度 5 - 8 米，按車間布局定制外形，常與活性炭吸附箱串聯，間隔放置便于管道連接與操作維護。

3. ***型工業集群：服務工業園區多家企業集中廢氣處理，風量上萬立方米每小時，長度超 10 米，一般坐落在園區公共環保設施區，有***立基礎與復雜管路系統。



 三、設備尺寸長度與安裝環境的協同考量



 （一）室內安裝

室內空間有限，設備長度要適配房間尺度。如安裝在商場美食廣場的小型廢氣處理設備，長度需控制在 2 - 3 米內，避免堵塞通道、影響顧客通行。同時要考慮設備高度，避免觸碰天花板管線，還需預留維修空間，側面或***部留出至少 0.5 - 1 米的間隙，方便更換零部件、清理內部。



 （二）室外安裝

1. 氣象因素：在多風地區，高***的廢氣處理設備如噴淋塔、RTO 等要考慮抗風加固，基礎加深、增設拉索，設備長度方向順應主導風向，減少風阻。雨雪頻繁地帶，設備***部需坡度設計防積水，長度延伸部分做***排水溝，防止雨水侵蝕部件。

2. 周邊設施：遠離居民區、辦公樓等敏感建筑，按環保距離要求，一般不低于 20 - 30 米。若臨近道路，設備長度方向應平行道路，減少對交通視線阻擋，出入口合理規劃，方便運輸廢活性炭、催化劑等物料。



 （三）復雜地形安裝

山區建廠，設備依山勢布置，利用自然高差，縮短廢氣輸送管道長度。如將噴淋塔建在山坡高處，廢氣自低處車間引來，借助重力自流，減少動力消耗，此時設備長度可適當***化，但要考慮地基穩固性。在狹窄河谷地帶工廠，設備沿河岸走向布局，長度受限時可采用折疊、分層設計，提高空間利用率。



 四、精準選型與***化布局策略



 （一）精準選型步驟

1. 廢氣檢測分析：專業機構取樣，測定廢氣風量、成分、濃度、溫度、濕度等參數，建立詳細數據檔案，這是選型根基。

2. 匹配工藝與設備：依據廢氣***性選工藝，如高溫高塵廢氣先除塵降溫再處理，對應選旋風除塵器 + 冷卻塔 + 后續凈化設備組合。對照處理風量、效率要求初步篩選設備型號，查閱廠商規格表，鎖定幾款候選。

3. 實地勘查驗證：工程師赴安裝現場，測量空間尺寸、評估環境條件，結合設備尺寸長度，模擬安裝效果，檢查是否干涉周邊設施、能否滿足運維動線，***終確定******型號。



 （二）布局***化技巧

1. 流程順通：按廢氣產生源、處理設備、排氣口順序直線布局，減少彎頭、變徑，降低阻力損失。像電鍍車間酸霧廢氣，從鍍槽上方集氣罩直線接入噴淋塔，路徑短、效率高。

2. 模塊化整合：對多套小型廢氣處理設備，如多個工位焊接煙塵凈化器，采用模塊化拼接，共用風機、管道，緊湊排列，節省空間同時便于集中管理維護。

3. 預留擴展位：企業發展規劃中若有產能擴充計劃，選址布局時預留設備擴容空間。如預留一塊空地，未來新增廢氣處理設備可直接串聯接入現有系統，無需***面積改造。



總之，廢氣處理設備的尺寸長度***非隨意而定，需綜合多方因素權衡。精準把握核心要點，合理選型與布局，才能讓設備在廢氣治理中發揮***效能，助力企業綠色生產、達標排放，守護藍天白云。無論是新建項目還是老舊設備升級改造，遵循這一指南，都將為環保工作筑牢堅實基礎。
